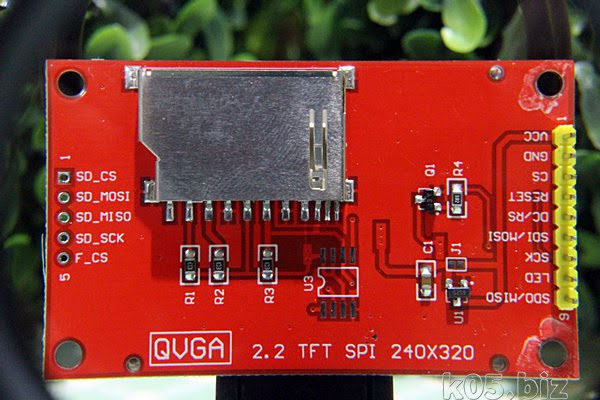

・aliexpressで購入した2.2 Inch 240*320 Dots SPI TFT LCD Serial Port Module Display ILI9341 (参考)
・Amazon:KKHMF ESP32 ESP-32S NodeMCU開発ボード2.4GHz WiFi + Bluetooth
・Arduino IDE v1.8.8
で確認しました
・Amazon:KKHMF ESP32 ESP-32S NodeMCU開発ボード2.4GHz WiFi + Bluetooth
・Arduino IDE v1.8.8
で確認しました
ILI9341というのが本当なら、あっけなく動作するかなぁと思います。
ESP32との接続
ILI9341 | ESP32 | |
1 | VCC | 3V3 / VCC |
2 | GND | GND |
3 | CS | D05 |
4 | RESET | D16 (RX2) |
5 | DC | D17 (TX2) |
6 | MOSI | D23 |
7 | SCK | D18 |
8 | LED | 3V3 / VCC |
9 | MISO | D19 |
参考:[ESP32]IoTマイコンを動かしてみる9 -LCD ILI9341 SPI実装編‐
ライブラリの導入
ArduinoIDEの「スケッチ」=> 「ライブラリをインクルード」 => 「ライブラリを管理…」から導入します。

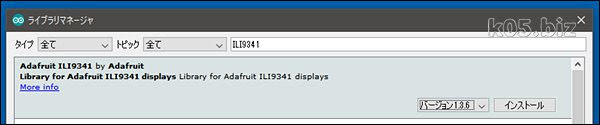

Adafruit ILI9341 を導入

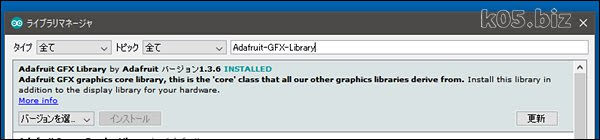

Adafruit GFX graphics を導入
動作確認用のスケッチ
サンプルスケッチの「graphictest」を使います。
// For the Adafruit shield, these are the default.
//#define TFT_DC 9
//#define TFT_CS 10
#define TFT_RST 16
#define TFT_DC 17
#define TFT_CS 5
// Use hardware SPI (on Uno, #13, #12, #11) and the above for CS/DC
//Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC);
Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);
graphictestの最初のほうを上記のように修正します。実際の接続に合わせて変更してください。

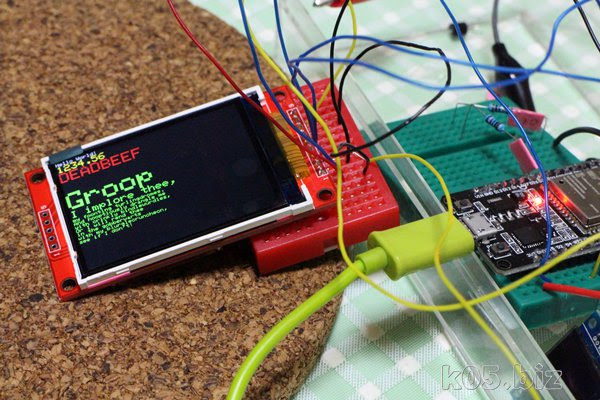

動作確認
動作したので、初期不良はなさそうです。
