【LGT8F328P-SSOP20】SSD1306 128×64 SPIを動作させる

接続

OLED LGT8F328P
1GNDGND
2VCCVCC (3.3V)
3D07
4D19
5RST13
6DC11
7CS12

このボードの場合は、9,10ピンが共有ために、10ピンを7ピンに変更します。

サンプルスケッチ

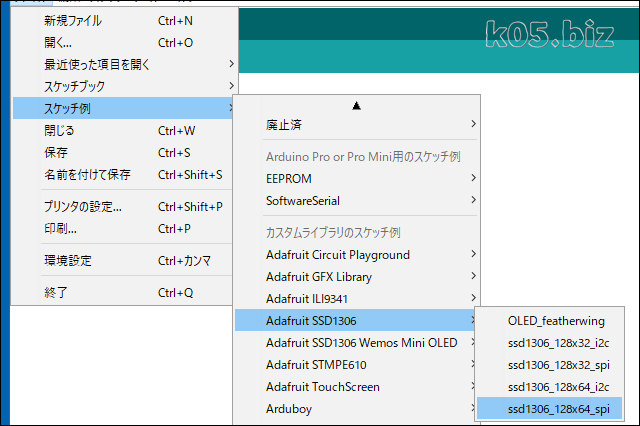

Adafruit SSD1306ライブラリの付属のサンプルスケッチを実行させてみます

#define OLED_CLK   7 //10

ソースの変更箇所は1か所です

検証の動画
