【micro:bit】TFT液晶 ILI9341をMakeCodeで使う

ILI9341との接続

ILI9341micro:bit
VCC 3V
GND 0V
CS P16
RESET P12
DC P2
MOSI P15(MOSI)
SCK P13(SCK)
LED 3V
MISO P14(MISO)

MakeCodeでプログラム作成

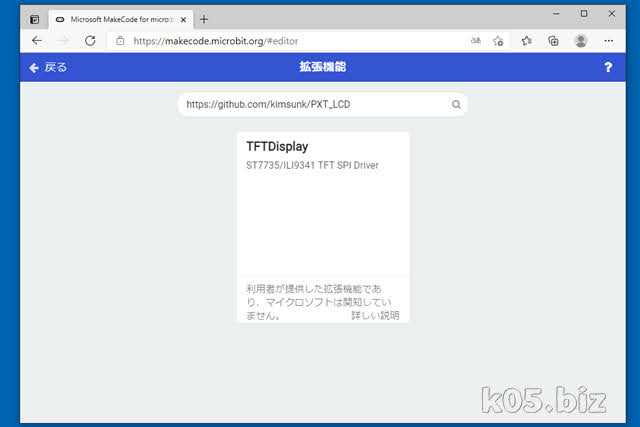

拡張機能の追加

ILI9341
https://github.com/kimsunk/PXT_LCD

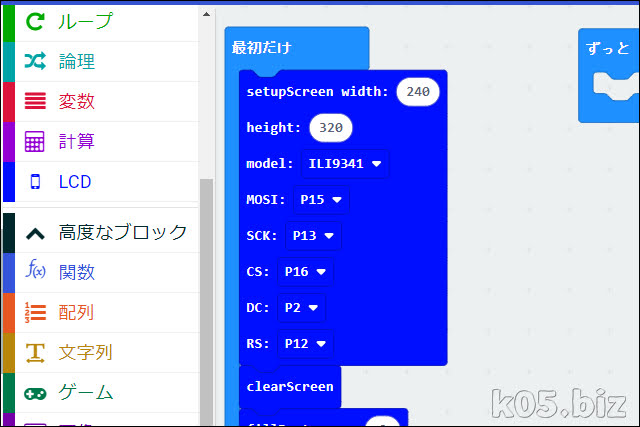

ブログラム作成

ブロックを挿入して、プログラムを作成していきます。

ILI9341
240x320
MOSI P15(MOSI)
SCK P13(SCK)
CS P16
DC P2
RS P12

上記のように設定して使います。

動画での説明
